민웰 CSP-3000 시리즈는 3kW 인클로즈드 타입 DC 고전압 출력 전원 공급 장치로, 120/250/400VDC의 세 가지 전압 범위로 제공됩니다. CSP는 정전압 및 정전류 출력 모드를 모두 지원하며, 광범위한 전압 및 전류 조정 기능(PV/PC)을 제공합니다. 또한 이 시리즈는 병렬 작동이 가능하며 고전압 DC 전원 공급 시스템, 신에너지 산업, EV 충전, 반도체 장비, 레이저 시스템 등에 널리 사용됩니다.

시중에 나와 있는 신호 컨트롤러의 다양한 요구 사항을 충족하고 컨트롤러와 출력 장치 간의 작동 안전성을 높이기 위해, CSP-3000 시리즈는 PV/PC 조정 기능을 위한 절연 회로 설계로 업그레이드되었으며, 2024년 7월부터 적용됩니다.

업그레이드의 주요 세부사항은 다음과 같습니다.

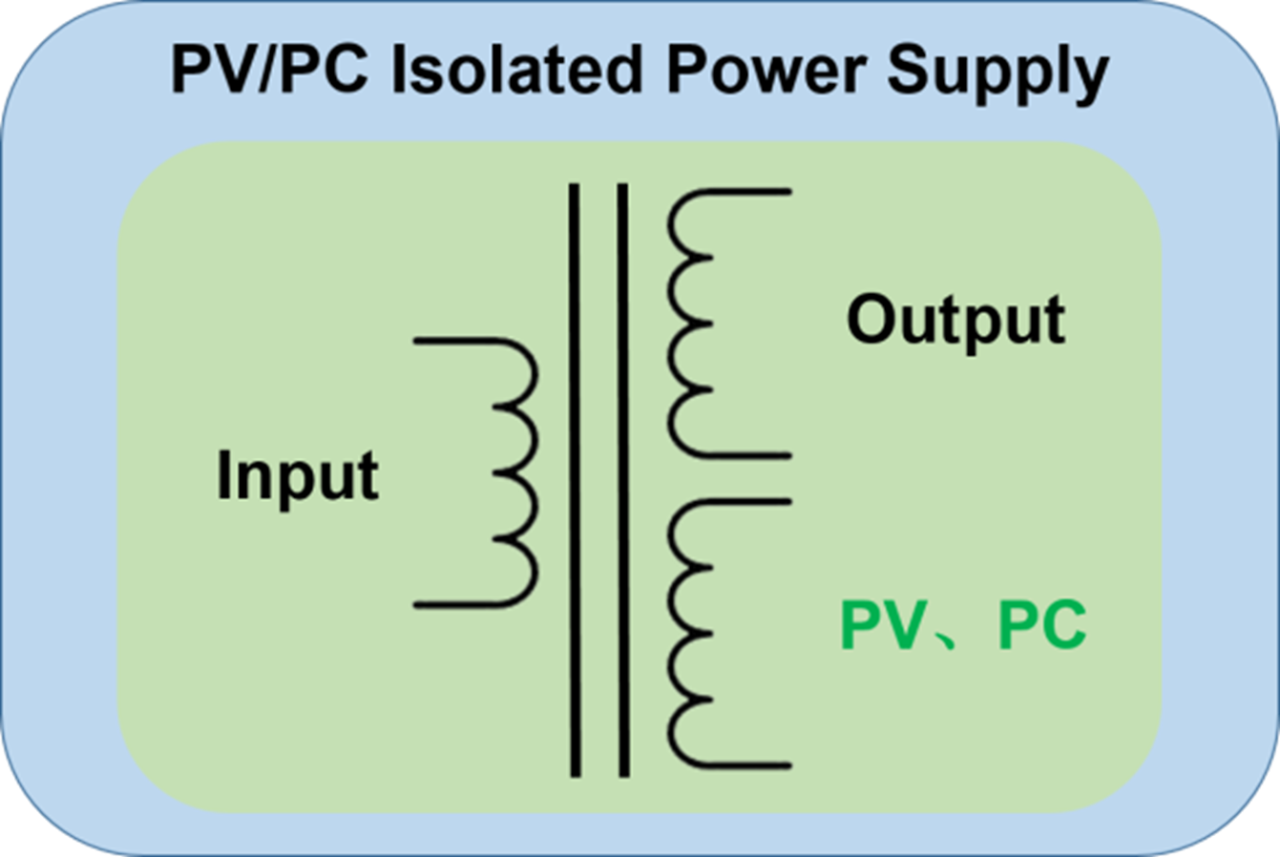

• 절연 설계: PV/PC 회로는 입력 및 출력 단자로부터 절연되어 있습니다.

• 병렬 작동: 정전류 출력 모드에서 병렬 적용 중에 PC 조정이 지원됩니다.

이 기사에서는 두 가지 애플리케이션 사례를 공유합니다:

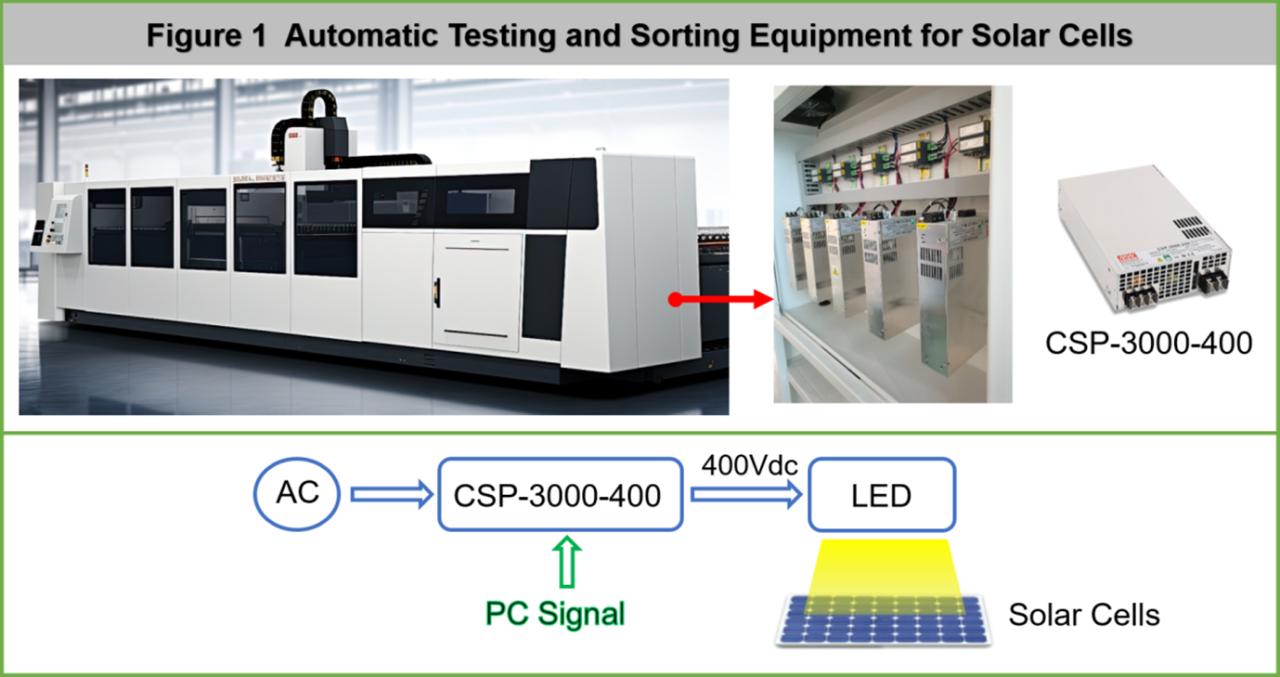

- 그림 1에서 볼 수 있듯이 이 시스템은 태양전지의 자동 테스트 및 분류 장비입니다. 5개의 독립적인 LED 광원 어레이를 통합하여 햇빛의 스펙트럼과 강도를 시뮬레이션합니다. 이 시스템에는 데이터 수집 및 계산 기능과 전자 부하가 장착되어 있어, 변환 효율 및 V-I 특성과 같은 지표를 포함하여, 태양전지와 같은 광전지 장치의 성능을 평가합니다. 각 LED 광원은 400Vdc/2000W에서 작동하며, 5대의 CSP-3000-400 정전류 드라이버로 구동되며, 광도는 PC 전압 신호를 통해 정밀하게 제어됩니다.

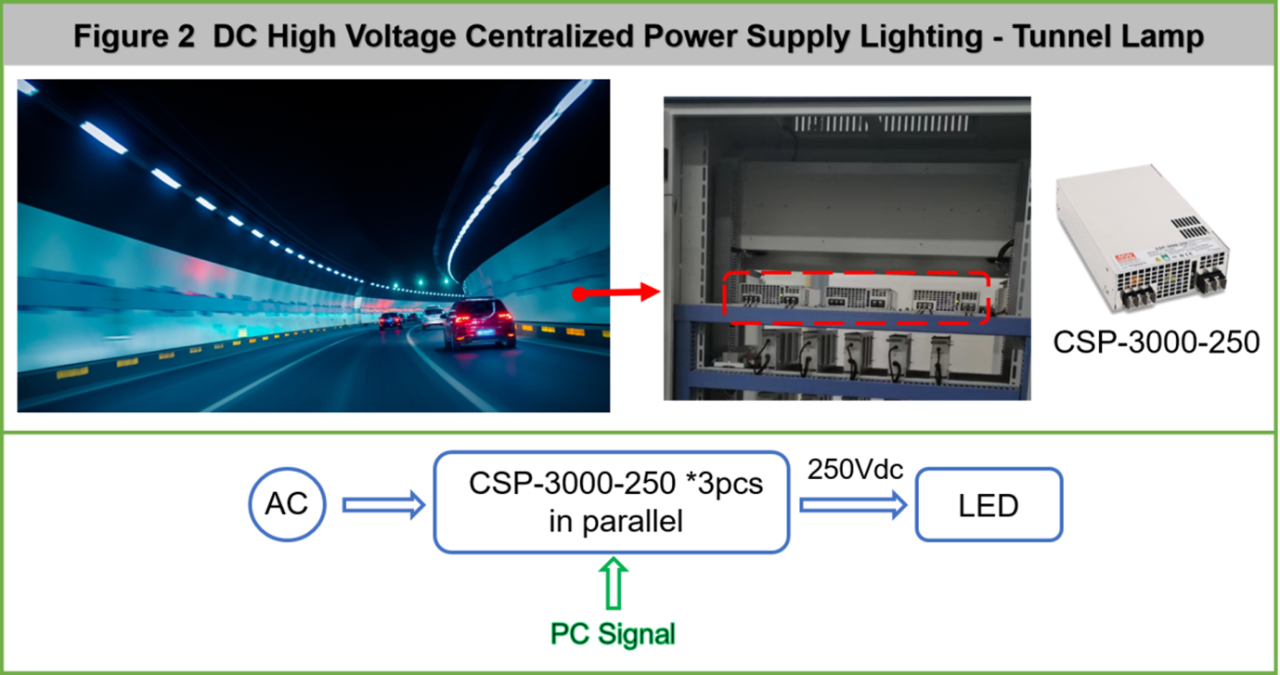

- 그림 2는 터널 조명을 위한 DC 고전압 중앙 집중식 전원 공급 장치의 애플리케이션을 보여줍니다. 터널 입구의 조도 요구 사항이 높아 7.5kW 고전압 램프(VF: 210~250Vdc)를 사용합니다. 이 램프는 정전류를 위해 병렬로 연결된 3대의 CSP-3000-230 장치에 의해 구동되며, PC 전압 신호 세트에 의해 제어되는 동기화된 디밍 기능이 있습니다.
