3Ø4W(3상 4선) UPS 시스템은 대규모 상업시설, 산업플랜트, 데이터센터, 의료기관, 교통 등, 안정적인 전력이 요구되는 분야에서 모바일 전력 애플리케이션까지 확대 적용되고 있습니다. 이러한 환경에서는 서버, 제조 기계, 의료 장비, 통신 장비 등 많은 장치가 정전에 매우 민감합니다. 3Ø4W UPS 시스템은 안정적인 3상 전원을 제공하고, 각 상간 부하의 균형을 맞춰, 전압 안정성을 보장함으로써 전력 변동이나 정전으로 인한 장비 손상을 방지합니다.

야외 활동, 응급 차량 또는 임시 건설 현장과 같은 모바일 애플리케이션의 경우, 안정적인 주 전원이 없을 때 안정적인 전원 보호를 제공하기 때문에 모바일 3상 UPS 시스템이 특히 중요합니다. 이 기능은 중요한 장비가 어느 위치에서나 안정적으로 작동할 수 있도록 보장하여, 사업 연속성과 운영 효율성을 유지하고, 정전으로 인한 데이터 손실이나 생산 중단을 방지합니다.

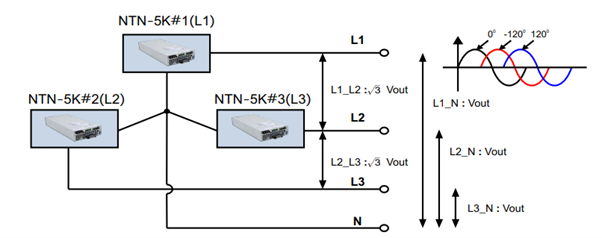

민웰이 새롭게 출시한 NTN-5K는 AC 충전기와 UPS 기능(AC 바이패스)이 내장된 신뢰성이 뛰어난 5000W 오프그리드 사인파 DC-AC 인버터입니다. 배터리 지원과 함께하면 가정, 사무실, 차량, 보트, 외딴 산악 지역 및 실외 오프그리드 애플리케이션에 적합합니다. 단상 사용 외에도 3대의 NTN-5K 장치를 결합하여 3상, 4선(3Ø4W) AC 출력을 제공할 수 있습니다. 이 설정은 3상 4선(L1/L2/L3/N) 장비에 적용하거나 단상 장비에 상 전압(L1/L2/L3-N)을 별도로 연결하는 데 사용할 수 있습니다.

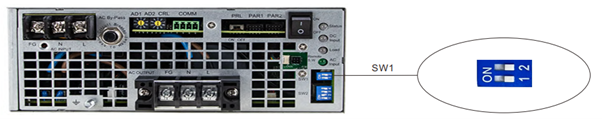

각 상의 차이는 아래 표에 설명된 대로 SW1 딥 스위치를 사용하여 구성됩니다.

추가로 110VAC/220VAC 단상 3선 시스템을 사용하는 애플리케이션의 경우, 다음 배선 방법 및 딥 스위치 설정을 사용할 수도 있습니다. 그러나 AC 전원을 연결하는 경우 이 두 AC 전원은 서로 독립적이어야 합니다. 그렇지 않으면 내부 회로를 통해 단락이 발생할 수 있습니다.
