브러시리스 직류 (BLDC) 모터는 높은 효율성과 신뢰성으로 인해 산업 애플리케이션에서 널리 사용됩니다. BLDC 모터는 일반적으로 회전자, 고정자 및 3개의 홀 센서로 구성되며, 이는 정확하고 효율적인 모터 제어를 보장하는 데 중요한 역할을 합니다. 회전자의 회전하는 자석 근처에 위치한 이러한 작은 장치는 회전자의 위치를 ​​감지하고 모터 제어 시스템에 신호를 보냅니다. 민웰 VFD 모듈은 이러한 홀 센서와 통신하고 다음에 전원을 공급할 고정자 코일을 결정하여, 원활하고 효율적인 작동을 보장할 수 있도록 설계되었습니다. 또한 VFD의 탁월한 호환성과 유연성 덕분에, 속도 조절, 방향 제어 및 시작/중지 작업에 대한 원활한 통합이 보장됩니다. 애플리케이션 사례에는 전진 동작, 후진 동작, 정확한 속도로 이동 및 급제동 작동이 필요한 제조업체의 일부 운반 벨트 모터가 포함됩니다.

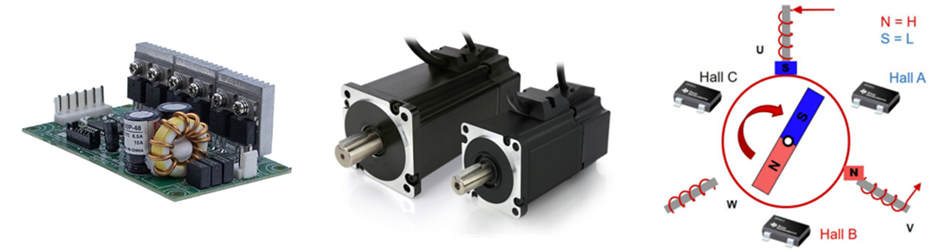

그림 1. VFD 모듈 및 홀 센서 BLDC 모터

전원을 켰을 때 간단하고 단방향 모터 작동만 필요한 순환 팬과 같은 애플리케이션이 있습니다. 이 애플리케이션은 일반적으로 시스템 비용을 낮추기 위해 센서 없는 BDLC 모터를 사용합니다. 센서 없는 BLDC 모터는 비용 효율적이고 효율적인 대안으로 등장했습니다. 이름에서 알 수 있듯이, 이러한 모터는 홀 센서가 필요하지 않으며, 대신 역기전력(back-EMF)이라는 자연적인 전기 신호에 의존합니다. 회전자의 자석이 고정자의 코일을 지나 회전할 때, 이러한 역기전력 신호를 유도합니다. 민웰의 가변 주파수 구동(VFD) 모듈은 이러한 역기전력 신호를 "수신"하도록 설계되었습니다(그림 2). 컨트롤러는 이 피드백을 분석하여, 회전자의 위치를 ​​정확하게 파악하고, 고정자의 자기장 타이밍을 조정하여, 부드럽고 효율적인 모터 작동을 보장합니다. 이는 소리 반향을 사용하여, 방의 크기를 정확하고 센서 없이 매핑하는 것과 유사합니다.

그림 2. 센서 없는 모터 시동 전압

그림 2에 표시된 것처럼 모터 시동 중에는 U, V, W 채널이 회전자를 정렬하기 위해 전압을 출력하는 파킹 단계가 있습니다. 이 감지 후 모터에 공식적으로 전원이 공급되고 로터가 회전하기 시작합니다.

결론적으로 민웰 VFD 시리즈는 센서 기반 BLDC 모터와 센서 없는 BLDC 모터 모두를 위한 다양하고 사용하기 쉬운 솔루션입니다. 직관적인 GUI와의 통합으로 초보자부터 전문가까지, 모든 기술 수준의 사용자 접근성을 보장합니다. 간단한 설정이 필요하든 고급 설정이 필요하든, 당사의 VFD 솔루션은 고성능과 뛰어난 사용 편의성을 결합하여, 다양한 산업 애플리케이션의 요구 사항을 충족합니다.
